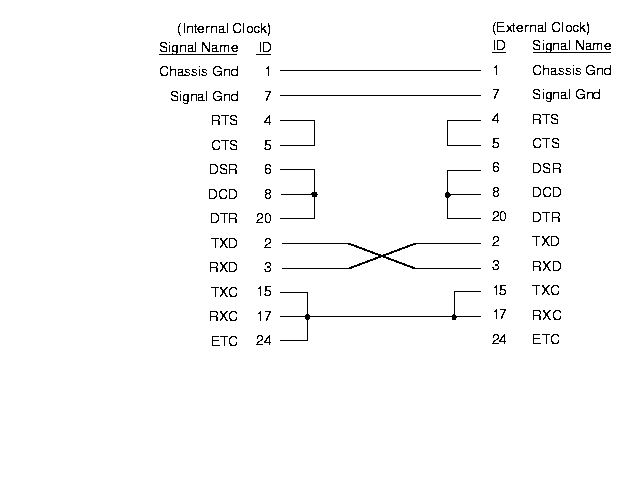

The RS-232 loopback cable signals are shown in
Figure A-1 "RS-232 Loopback Cable Signals"
.
Figure A-1 RS-232 Loopback Cable Signals
